GSB型连续射流泵

所属分类：

GSB型连续泵是利用气力压差原理与最先进的喷射流技术、流态化技术相结合，充分吸收现代气力输送两相流的理论。GSB型连续泵给料部件为电动锁气器，电动锁气器在完成均衡给料作用后，粉状物料被卷吸进入气灰混合室，利用送料器独特设计的射流喷嘴（本公司定义为内拉法尔原理）将物料及气体均匀混合，并将物料送入到输送管道，利用气力压差使物料沿管道送到目的地。总体输送效率比传统喷射器提高3～4倍。

联系电话：

027-87056280

在线询价

产品详情

概述

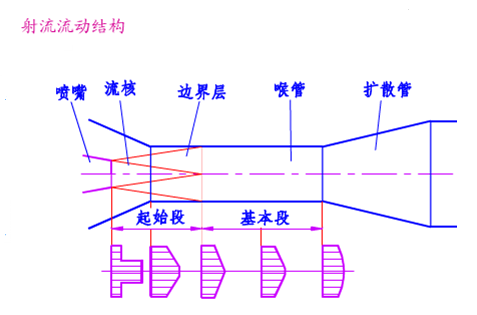

其核心技术是射流器喷嘴，型式为环状, 但在喷嘴的制造上采用喷嘴中间加一个舌头，形成中心为实心的环式喷嘴。同样是亚音速、音速、超音速三个区，但超音速面积的逐步扩大是向内中心聚焦而不是外扩散，并在文丘里管的混合区段产生聚焦。使射流器既产生较高真空而又不产生紊流带来能耗损失，这是该设备有别于其它输送泵最关键一点。

主要组成部分

GSB型连续泵由中间仓、电动锁气器、送料发射器（气灰混合室、喷嘴、文丘里管）三部分组成。

结构形式

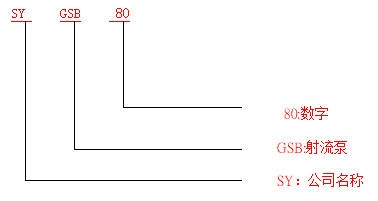

型号说明

适用工况

运输距离 (等效距离) ≤ 300m；
处理量 ≤ 100t/h；
材料最高瞬时温度 ≤ 250。
泵的最大系列不超过4个 (4个泵共用一个灰管)
材料散装重量 ≤ 2.0t/m ³ (粉状材料)
输送物料为干粉物料
适用于中短距离运输的电厂除灰系统。

应用行业

电力、建材、大型混凝土搅和站、冶金、钢铁、化工、粮食等行业各种散料及粉体体物料输送。

主要创新点：

● 连续输送，阀门无需频繁启闭，故障率极少。
● 多泵多级串联输送相对于数量多的灰斗单级输送泵模式，减少投资费用至少5%，运行简单，操作方便，减少故障点。
● 多泵多级串联输送模式，能够减少频繁的输送次数，减少能耗，同时输送，始终保证灰斗下来的灰能同时并及时输空，不容易造成灰斗积灰。
● 动力气源采用低压罗茨风机，能耗低，运行费用低，比浓相输灰系统节省20%。
● 采用低压动力源进行连续输送，管道内流速较低且恒定，管道磨损小,使用寿命长。
● 连续输送，系统运行平稳，基本无堵管现象，安全可靠，可以无人值守。
● 连续输送，管内流速较低且恒定，因而磨损较少，动力风机无任何冲击荷载，故系统及所有设备寿命长。
● 设备体积小，安装简单，检修方便。
● 设备无泄漏，符合环保要求。

主要技术参数

低压薄相气力输送技术参数

型号	进料管 (mm)	输送量 (t/h)	管道设计流速 (m/s)	匹配风机风量 (m³/min)	匹配风机压力 (KPa)	匹配风机功率 (kw)
SYGSB80	108	1—3	12-18	3—7	40—98	3—15
SYGSB100	133	3—5	12-18	7—14	40—98	15—45
SYGSB125	159	5—7	12-18	14—16	40—98	15—45
SYGSB150	180	7—17	12-18	16—25	40—98	45—75
SYGSB200	219	17—25	12-18	36—40	40—98	75—90
SYGSB250	273	25—30	12-18	50—70	40—98	90—110

说明: 表中输送能力参数选用的介质为粉煤灰。如果介质发生变化，则会重新调整相应的输送能力参数。
