仓式泵

所属分类：

仓式泵气力输送系统是结合流态化和气固两相流技术研制的，搏天堂网站是一种利用压缩空气的动压能与静压能联合输送的高浓度气力输送系统。采用间歇输送方式，通过仓泵配置的料位计及压力表信号，对进料阀、进气阀、出料阀等进行循环切换；每输送一仓飞灰，即为一个工作循环，每个工作循环分为四个阶段：进料阶段、加压流化阶段、输送阶段、吹扫阶段。

联系电话：

027-87056280

在线询价

产品详情

概述

仓式泵最关键技术是必须将物料在仓泵内得到充分的流态化，而且边流化边输送，改悬浮式气力输送为流态化气力输送。

主要成分组成

主要由泵体及进料阀、进气阀、出料阀等组成，并配置料位计、压力表及电磁阀箱等。

结构形式

按形状：P型，L型，D型，螺栓型
按输送方式：上引式，中引式、下引式

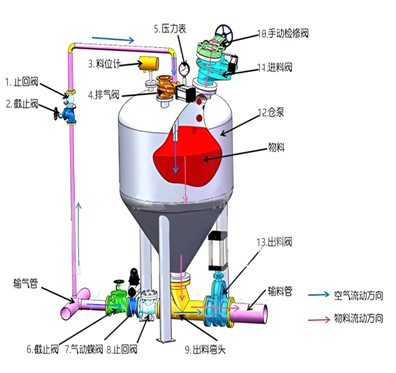

序号

名称

止回阀

截止阀

料位计

排气阀

压力表

截止阀

气动蝶阀

止回阀

出料弯头

手动检修阀

进料阀

仓泵

出料阀

规格型号

DN15/DN20

选配

0～1.0MPa

DN40/DN50

选配

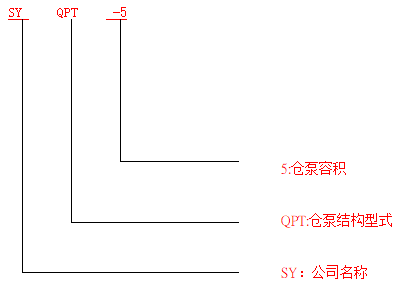

类型说明

适用工况

输送距离（当量距离）≤1000m；输送量≤100t/h；
输送物料为干燥的粉状物料；
物料容重≤2.0t/m³（粉状物料）
物料粒径<2mm；含水率<2%
物料最高瞬时温度≤250℃；
工作气源为符合要求的压缩空气，气源压力0.6-0.8MPa；运行工作压力为0.3-0.6MPa
适用于中长距离输送的除尘器飞灰除灰系统

应用行业

电力、建材、冶金、钢铁、化工等行业的各种粉体物料输送。

主要创新点

●灰气比高，耗气量少，减少管道磨损力度。
●输送距离远，满足各种复杂的场地布置需要。
●多泵多级串联输送模式，能够减少频繁的输送次数，减少能耗，同时输送，始终保证灰斗下来的灰能同时并及时输空，不容易造成灰斗积灰。
●多泵多级串联输送相对于数量多的灰斗单级输送泵模式，减少投资费用至少5%，运行简单，操作方便，减少故障点。
●多泵多级串联输送系统，伴有助吹系统，使输送更加有推力，保证输灰系统的正常稳定运行，不易堵管。
●适用多点（多点进料或者多点出料）。

主要技术参数

高压密相气力输送技术参数

型号	容积 (m³)	工作压力 (MPa)	输送量 (t/h)	适配输送管道 (mm)	最大串泵数量 (PCS)	最大输送能力 (t/h)
SYQPT-0.5	0.5	0.3-0.6	1-3	DN80	4	4-12
SYQPT-1.0	1.0	0.3-0.6	4-8	DN100	4	16-32
SYQPT-1.5	1.5	0.3-0.6	5-12	DN125	2	10-24
SYQPT-2.0	2.0	0.3-0.6	7-18	DN150	2	14-36
SYQPT-2.5	2.5	0.3-0.6	9-23	DN125	1	9-23
SYQPT-3.0	3.0	0.3-0.6	10-28	DN150	1	10-28

说明:

表中输送量参数以介质为粉煤灰例进行选型设计，如介质有变化，则相应的输送量参数进行重新调整；
