DJ型波状挡边大倾角带式输送机

所属分类：

输送设备

DJ型大倾角胶带输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边隔板的输送带(裙边输送带,裙边隔板输送带)。因此特别适用于大倾角输送。

联系电话：

027-87056280

在线询价

产品详情

概述

主要组成部分

头尾轮、机架、各类托辊、滚筒、胶带、拉紧装置、配重块、安全装置、驱动装置、控制装置等组成。
大倾角波状挡边输送带由基带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。为便于绕过滚筒，档边设计成波纹状；横隔板的作用是承托物料，为了实现大倾角输送，采用T型TC型。档边和横隔板是用二次硫化的方法与基带连接的，具有很高的连接强度。

结构形式

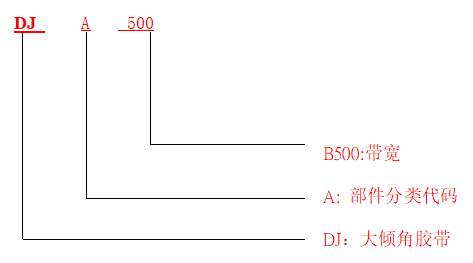

型号说明

应用工况环境

适用于大倾角（最大90°）连续输送物料。输送物料堆积密度为 0.5～2.5t/m3，工作环境温度为-25℃～+40℃ 范围内。对于输送高温、酸碱、油类或有机溶剂等成分的物料，需采用特殊的挡边输送带。

应用行业

可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶、热电等行业。

主要创新点

●输送量大，垂直提升高度可达200m。
●节省设备占地面积。在垂直输送物料时，物料粒度最大可达200mm。
●彻底解决普通花纹胶带输送机所不能达到的输送角度。从水平到倾斜(或垂直)能平稳过渡；
●能耗低、结构简单、维护方便。
●胶带强度高，使用寿命长。
●总体投资费用低，可节约投资费用的20%-30%
●适宜输送易撒落的粉状、粒状、小块状、糊状及液态状物料；

主要技术参数

带宽 (mm)		300	400		500		650			800			1000
挡边高H(mm)		40	60	80	80	120	80	120	160	120	160	200	160	200	240
输送量 (原煤，带速1m/s)m³/h	30 °	16	28	36	50	70	74	105	122	135	164	204	240	300	359
	45 °	12	19	25	33	60	49	90	106	116	142	175	195	240	310
	60 °	9	15	19	23	41	35	61	75	78	100	120	137	165	210
	90 °	5	9	11	15	24	23	36	45	46	60	85	82	120	145

注：1、输送量按带速V=1.0m/s计算
2、输送量按水平面积计算（即物料动堆积角 P=0）
