螺旋输送机

所属分类：

输送设备

螺旋输系列送机是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械。它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。

联系电话：

027-87056280

在线询价

产品详情

概述

螺旋输系列送机是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械。它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料.而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。（例如：污泥、生物质、垃圾等）螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。

主要组成部分

螺旋输送机由螺旋机本体、进出料口及驱动装置、控制装置组成。四部分组成。
螺旋机本体由头部轴承、尾部轴承、悬挂轴承、螺旋、机壳、盖板及底座等组成。
驱动装置由电动机、减速器、联轴器及底座所组成。

结构形式

螺旋输送机的螺旋叶片有左旋和右旋两种旋向，具体选用应根据输送机的布置确定。
螺旋输送机的类型有水平固定式、倾斜固定式和垂直式三种，其中前两种应用较广，而垂直输送因需特定进料和输送高度限制，应用较少。

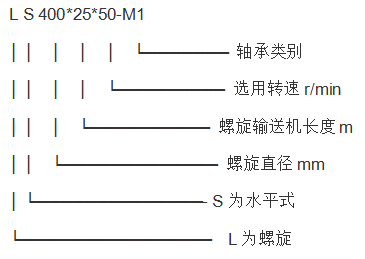

型号说明

应用工况环境

适用于水平或倾斜 (倾斜角度不超过20 °)，可以控制和连续规则地输送粉状和小块状物料，工作环境温度范围为-20 ~ 50 ℃，

主要创新

● 结构比较简单，成本较低
● 工作可靠，维护管理简便。
● 尺寸紧凑，断面尺寸小，占地面积小。在港口的卸车卸船作业中易进出舱口、车厢。
● 能实现密封输送，有利于输送易飞扬的、炽热的及气味强烈的物料，可减小对环境的污染，改善港口工人的作业条件。
● 装载卸载方便。水平螺旋输送机可在其输送线路上的任一点装载卸载；对垂直螺旋输送机配置相对螺旋式取料装置可具有优良的取料性能。
● 能逆向输送，也可使一台输送机同时向两个方向输送物料，即集向中心或远离中心。
● 物料在输送过程中易于研碎及磨损，螺旋叶片和料槽的磨损也较为严重。

应用行业

可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶、火电等行业，输送散货。

主要技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径 (mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距 (mm)	100	160	200	250	315	355	400	450	500	560	630
转速 (r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量 QΦ = 0.33(m³/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1 = 10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1 = 30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速 (r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量 QΦ = 0.33(m³/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1 = 10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1 = 30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速 (r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量 QΦ = 0.33(m³/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1 = 10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1 = 30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速 (r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量 QΦ = 0.33(m³/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1 = 10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1 = 30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
